Parylene（派瑞林）涂層厚度測量實際應用案例

優尼康科技有限公司


01	什么是派瑞林（Parylene）
02	Parylene 的歷史
03	Parylene 的優勢
04	Parylene 的種類
05	Parylene 的應用
06	Parylene 測量監測與解決方案

圖片關鍵詞

什么是派瑞林（Parylene）

What is Parylene

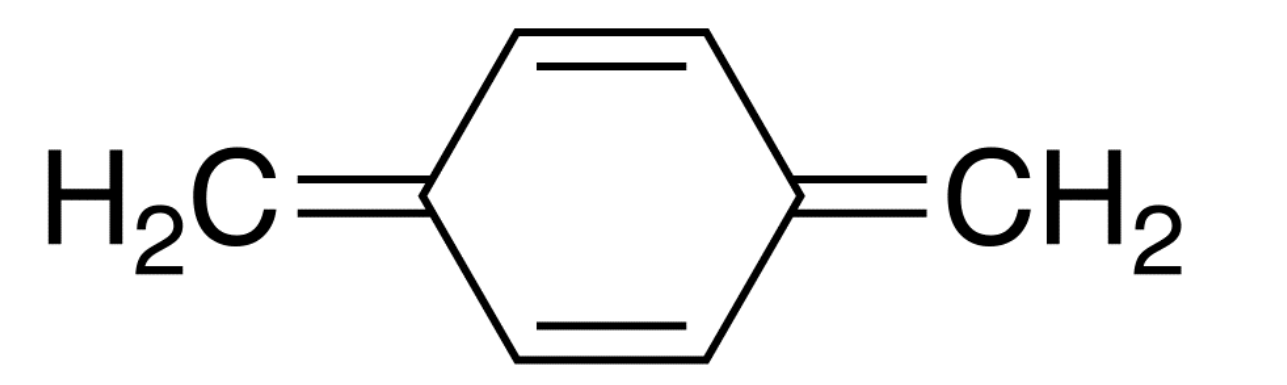

Parylene 是一種高分子聚合物材料，由美國公司Union Carbide Co.在六十年代開發應用。

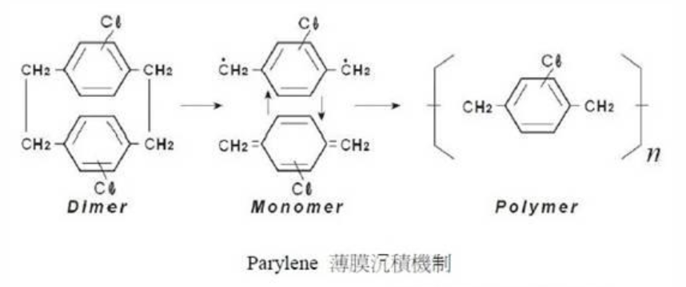

Parylene 用獨特的真空氣相沉積工藝制備，由活性小分子在基材表面“生長”出完全敷形的聚合物薄膜涂層，能涂敷到各種形狀的表面，包括尖銳的棱邊、裂縫里和內表面，號稱“無孔不入” 。

Parylene 具有其他涂層難以比擬的性能優勢。

Parylene 也被認為是一種“綠色”聚合物，因為它的聚合不需要引發劑或其他化學物質來終止鏈；并且涂料可以在室溫下或接近室溫下施工，無需任何溶劑。

圖片關鍵詞

Parylene 的歷史

History of Parylene

1947

Parylene 由Michael Szwarc發現。

1965

Union Carbide的 William F. Gorham 發現了一條更有效的路線。他通過對環芳烷在超過 550 °C 的溫度和低于 1 Torr 的真空中熱分解來沉積 parylene薄膜。這個過程不需要溶劑，并且產生沒有針孔的耐化學性薄膜。Union Carbide 于 1965 年將parylene 涂層系統商業化。

1960

Union Carbide 繼續研究多種parylene前體的合成，包括parylene AF-4。Union Carbide 于 1984 年收購了 NovaTran，并將其與其他電子化學涂層業務合并，形成了特種涂層系統部門。該部門于 1994 年被出售給 Cookson Electronics。

Parylene 的優勢

Advantages of Parylene

Parylene 可以賦予涂層部件幾種理想的品質

疏水性，耐化學性，對氣體（包括水蒸氣）

和無機和有機液體（包括強酸和強堿）幾乎不滲透。

具有低介電常數的良好電絕緣體

在生物組織中穩定，已被美國 FDA 批準用于各種醫療應用。

抗嚴寒（零下200度）

低摩擦系數（AF-4、HT、SF）

采用Parylene進行涂層,可得到均勻一致,透明且薄的膜層

能涂敷到各種形狀的表面,包括尖銳的棱邊、裂縫

經濟清潔、工序簡單、速度快、批量處理能力強

由于涂層過程是在環境溫度和溫和真空中進行的，因此它甚至可以應用于對溫度敏感的物體，例如干燥的生物標本。低溫還導致薄膜中的低固有應力。此外，沉積室中的氣體是單體，沒有任何可能傷害物體的溶劑、催化劑或副產品。

Parylene 的種類

Types of Parylene

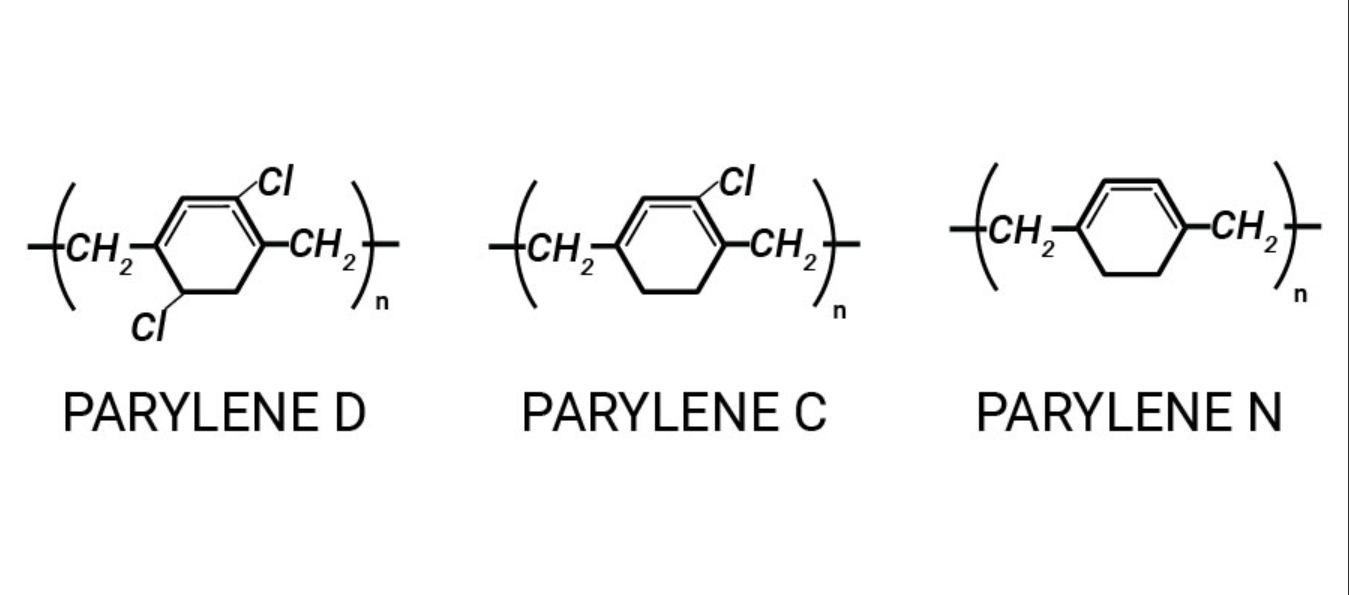

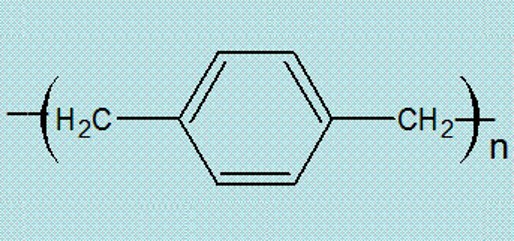

Parylene 是一種對二甲苯的聚合物，根據分子結構的不同，Parylene 可分為N型、C型、D型等其他多種類型。

	Parylene N型
教程	Parylene N型是一種很好的介電材料，具有非常低的介質損耗、高絕緣強度以及不隨頻率變化的介電常數。 Parylene N型是所有 Parylene種類中穿透能力比較好的一種，有很好的自潤滑性，摩擦系數為0.25。

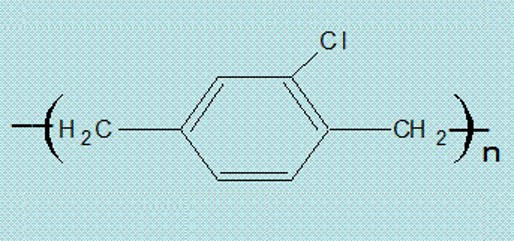

	Parylene C型
教程	Parylene C 型是系列中具有商業價值的成員。它由相同的單體制成，只是將其中一個芳香烴氫原子用一個氯原子所取代。 Parylene C型綜合了優良的介電性能和物理機械性能，對潮濕和腐蝕性氣體有較低的滲透性。可以提供真正的無針孔覆形隔離。

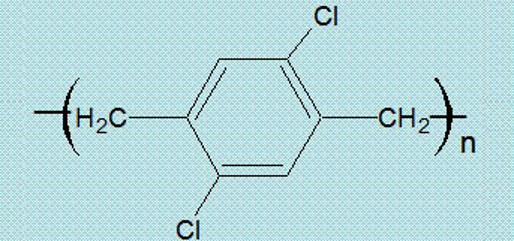

	Parylene D型
	Parylene D型是系列中的第三個成員。它由相同的單體制成，只是將其中兩個芳香烴氫原子被氯原子取代。 Parylene D型性質與 Parylene C型相似，但是具有更高的耐熱能力。其在較高。溫度下仍有優良的介電性能和物理機械性能。

Parylene 的應用

Application of Parylene

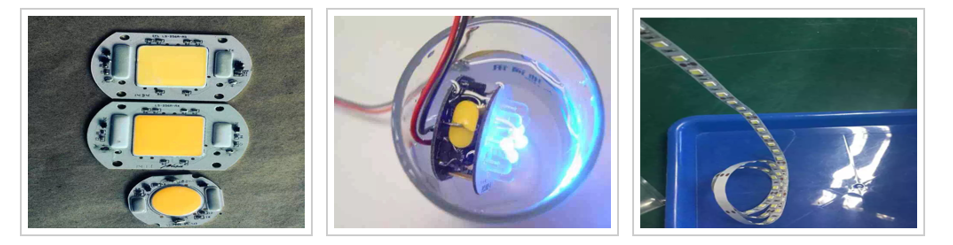

Parylene C用于涂覆印刷電路板(PCB) 和醫療設備。還有許多其他應用，因為Parylene是一種好的防潮層。它是可以用于永久植入體內的支架、除顫器、起搏器和其他設備的生物接受度高的涂層。

Parylene 涂層也通常用作電子電路和其他設備的電絕緣、防潮層或防腐蝕和化學侵蝕保護。它們還用于減少摩擦這些涂層通常通過化學氣相沉積在單體對二甲苯的氣氛中施加。

典型應用
疏水涂層（防潮層，例如用于生物醫用軟管）
阻隔層（例如，用于過濾器、隔膜、閥門）
微波電子設備（例如，保護 PTFE 電介質基板免受油污染）
植入式醫療器械
惡劣環境中的傳感器（例如，汽車燃油/空氣傳感器）
用于太空旅行和電子產品
金屬表面的腐蝕防護
強化微結構
保護塑料、橡膠等免受有害環境條件的影響
減少摩擦，例如用于引導導管、針灸針和微機電系統。
....

硅膠Parylene

Parylene電路板

硅膠Parylene涂覆

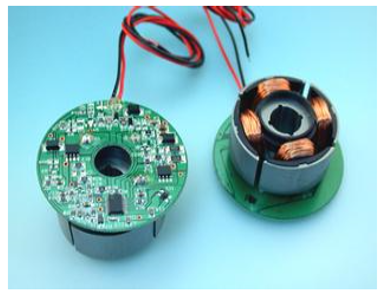

Parylene轉子馬達

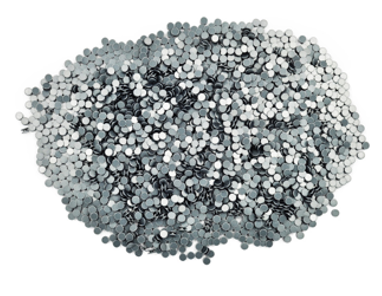

Parylene 磁芯

Parylene電子元件

Parylene 測量監測與解決方案

Parylene Monitoring

由于 Parylene 涂層的性能特性是和它的涂層厚度息息相關，所以在Parylene 涂層“生長”過程中，涂層厚度是需要嚴格控制，并需要實時監測。

由于 Parylene 涂層“生長”在產品表面，某些對產品外觀有要求的應用對涂層的透射率也是有嚴格要求的。所以也需要專用的設備進行質量控制和生產監測。

匹配產品型號

F20 / F32
Filmetrics 膜厚儀 F20 型號/ F32 型號作為一款精度高、測試速度快、操作簡便的高性能設備，可以很方便快速的同時測量Parylene涂層厚度和透射率。

產品特點
可以在數秒內得到測量結果
可以測量從1nm到10mm的薄膜厚度
可以測量厚度、折射率、反射率和穿透率

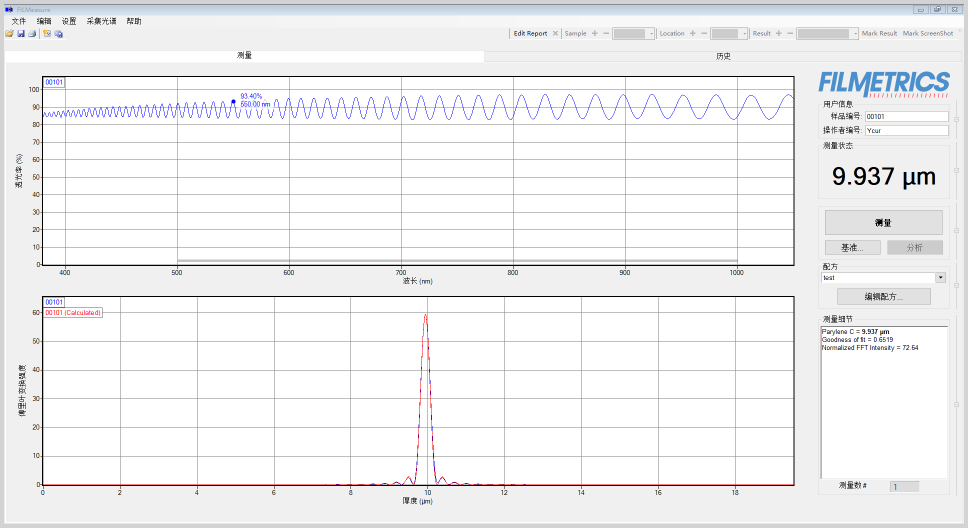

測量結果
