液晶顯示器，有機發光二極管變異體，以及絕大多數平面顯示器技術都依靠透明導電氧化物 (TCO) 來傳輸電流，并作每個發光元素的陽極。 和任何薄膜工藝一樣，了解組成顯示器各層物質的厚度至關重要。 對于液晶顯示器而言，就需要有測量聚酰亞胺和液晶層厚度的方法，對有機發光二極管而言，則需要測量發光、電注入和封裝層的厚度。

在測量任何多個層次的時候，諸如光譜反射率和橢偏儀之類的光學技術需要測量或建模估算每一個層次的厚度和光學常數 (反射率和 k 值)。

不幸的是，使得氧化銦錫和其他透明導電氧化物在顯示器有用的特性，同樣使這些薄膜層難以測量和建模，從而使測量在它們之上的任何物質變得困難。

Filmetrics 的氧化銦錫解決方案

Filmetrics 已經開發出簡便易行而經濟有效的方法，利用光譜反射率精確測量氧化銦錫。 將新型的氧化銦錫模式和 F20-EXR, 很寬的 400-1700nm 波長相結合，從而實現氧化銦錫可靠的“一鍵”分析。 氧化銦錫層的特性一旦得到確定，剩余顯示層分析的關鍵就解決了。

不管您參與對顯示器的基礎研究還是制造，Filmetrics 都能夠提供您所需要的...

測量液晶層

- 聚酰亞胺、硬涂層、液晶、間隙

測量有機發光二極管層

- 發光、電注入、緩沖墊、封裝

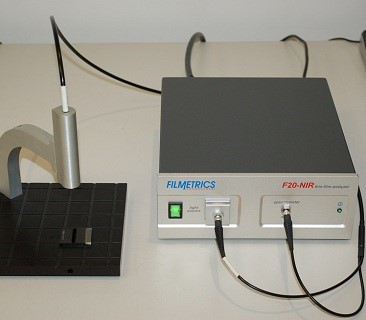

對于空白樣品，我們建議使用 F20 系列儀器。 對于成品薄膜，F40 和 F42 產品系列則有廣泛的應用。

測量范例

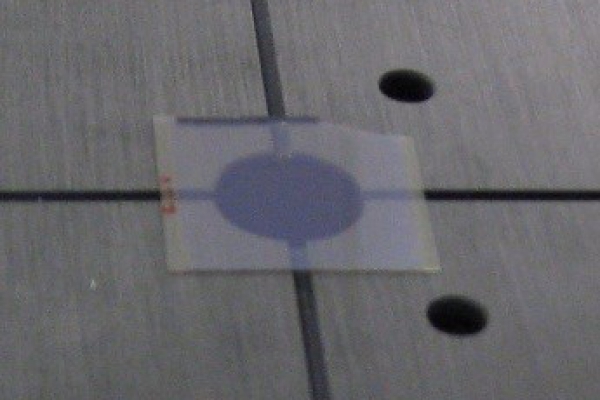

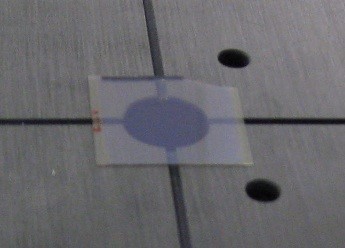

此案例中，我們成功地測量了藍寶石和硼硅玻璃基底上銦錫氧化物薄膜厚度。與Filmetrics專有的ITO擴散模型結合的F10-RTA-EXR儀器，可以很容易地在380納米到1700納米內同時測量透射率和反射率以確定厚度，折射率，消光系數。由于ITO薄膜在各種基底上不同尋常的的擴散，這個擴展的波長范圍是必要的。

測量設定:
