心臟支架藥物涂層測厚解決方案

優尼康科技有限公司

01	心臟支架背景介紹
02	心臟支架涂層材料
03	藥物涂層支架特性
04	心臟支架客戶及市場情況
05	心臟支架涂層厚度測量解決方案

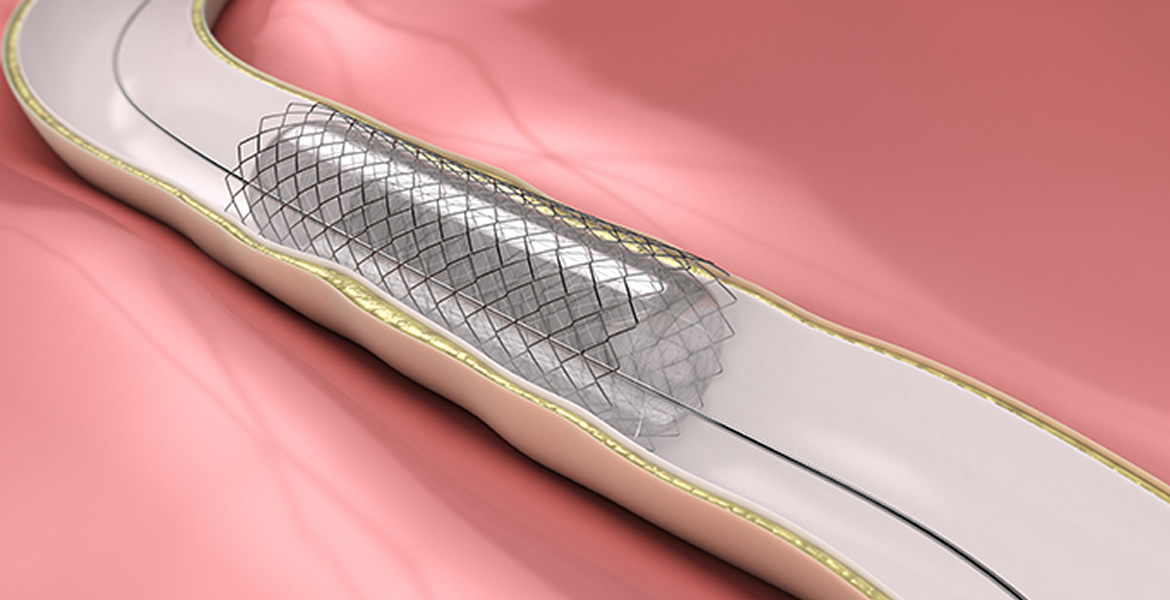

心臟支架背景介紹

Background of Heart Stents

? 據人類每年疾病死亡率統計表明，全球每年約有1700萬人死于心血管疾病，占全球死亡人數的三分之一，冠心病為第一殺手。

冠心病，又稱缺血性心臟病，是由于冠狀動脈粥樣硬化造成血管狹窄或阻塞，發生冠狀循環障礙，造成心肌缺血、缺氧或壞死的一種心臟病。

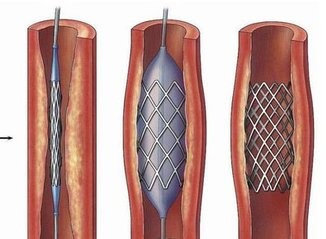

1987年，Sigwart將冠狀動脈支架植入術應用于臨床。隨后在冠心病介入發展的過程中，又經歷了冠脈內金屬裸支架（Bare metal stent,BMS）置入和藥物洗脫支架（Drug eluting stent,DES）置入兩次歷史性的飛躍。

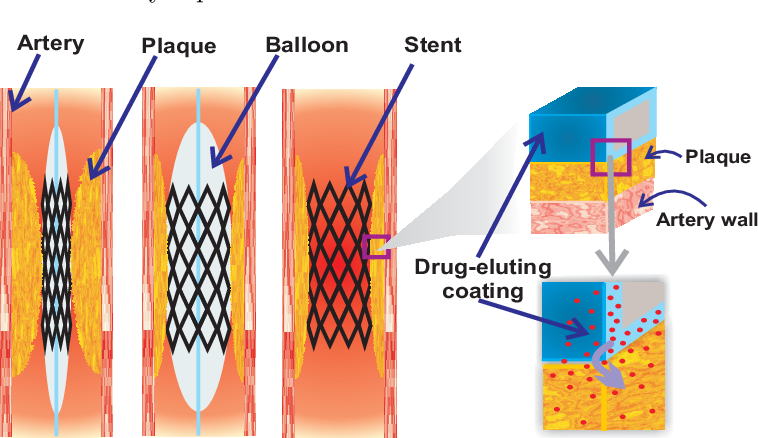

DES的主要作用是預防心血管再狹窄的發生，再慢性期減少支架內新生內膜增生的藥物洗脫支架（DES）是利用裸金屬支架平臺攜帶（載）抗血管內膜增生的藥物，在血管局部洗脫釋放，有效抑制支架內膜增生，以預防支架內再狹窄的支架。藥物洗脫支架的有效應用可減少再狹窄和再次介入手術的發生率作用。通常由三個部分組成：金屬支架構成的平臺，藥物載體，藥物。

心臟支架涂層材料

Cardiac Stent Coating Materials

常見的心臟支架涂層材料一般為以下三種

無機材料涂層支架：包括類金剛石（diamond-like stent，DLC）、碳化硅 Sic（silicon carbide）、陶瓷、碳分子等涂層支架。

高分子材料：近年來完全由高分子材料制作的血管支架的研究得到了很多研究者的重視，被認為是非常具有潛力的血管支架制作材料。

蛋白質：見于報道的有明膠、32P 膠體磷酸鉻、血漿等，作為攜帶藥物、放射性物質或轉基因的載體，僅見于動物試驗。

DES藥物涂層支架特性

Drug eluting stent characteristics

DES藥物涂層支架特性以及作用機理：

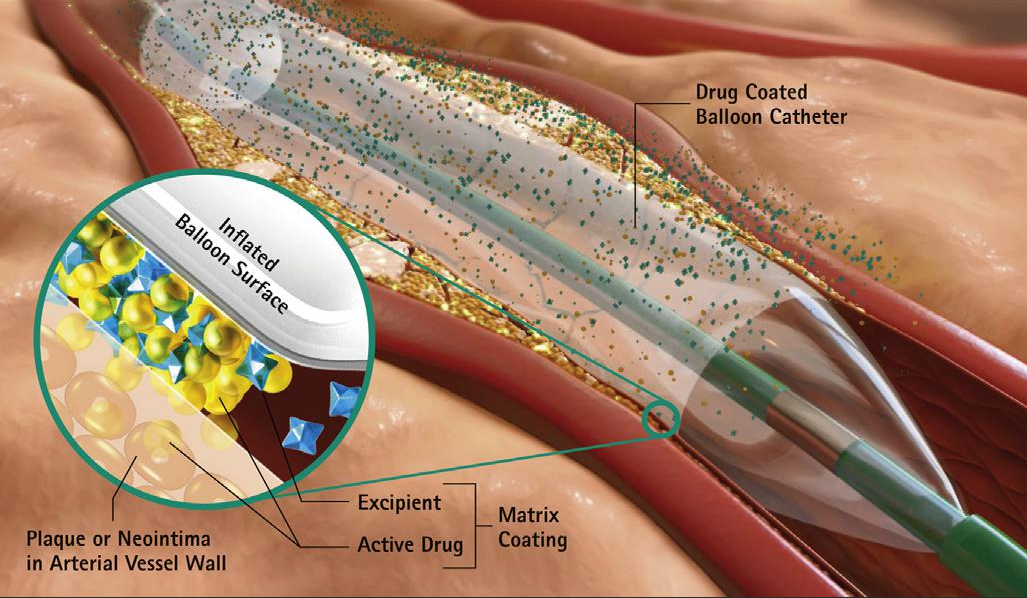

藥物接觸并覆蓋血管壁區域均勻覆蓋，以聚合物涂層為載體，以支架為藥物釋放平臺，攜帶藥物劑量<100-200ug，在藥物分布覆蓋主要在支架涂層鋼梁位置的覆蓋區域，緩慢且可控的進行藥物釋放動力學，有效減少再狹窄發生。

藥物緩釋特性：藥物分子和緩釋高分子涂層材料結合，抑制疤痕組織在支架周圍生長，有效降低病人再狹窄發生率。

抗排異特性：減少病人人體的免疫排異現象，提高治療的有效性和患者整個病程的康復體驗。

心臟支架客戶及市場情況

Cardiac stent customers and market

微創醫療、樂普醫療、吉威醫療、賽諾醫療、康德萊醫療等陸續上市，未來2年內惠泰、心通、博邁等心血管企業也將陸續上市，心血管領域?qū)⒂惺嗉疑鲜泄?，資金持續向頭部企業聚集。

伴隨著國醫療器械產業的發展，珠三角以廣東醫療器械進出口為主、長三角以江蘇省的醫療器械注冊產品數量最多、隸屬京津環渤海灣地區的北京、天津、遼寧、山東等已成為我國重要的三大醫療器械產業聚集區。

行業頭部客戶賽諾、康德萊等以產品應用研發為主，帶動整個行業其他客戶的的產品質量檢測需求，輻射整個行業如天津、蘇州等醫療器械檢測中心的醫療器械檢測體系相關單位，對于支架及支架相關醫療體系膜層的檢測的不同要求。

心臟支架涂層厚度測量解決方案

Measurement of Stent Coating Thickness

由于載藥聚合物涂層的厚度與均勻性，會對藥物的釋放速度和持續時間以及藥物在病灶部位表面的覆蓋率產生影響。因此需要對表面涂層進行高效精確的測量。

目前對藥物涂層厚度和表面分布情況的常用測量方法：

1、控制噴涂次數和時間的方法粗略計算藥物涂層厚度。

2、借助掃面掃描電子顯微鏡標尺來測量膜厚和確認分布情況。

上述兩種方法樣品的制備比較復雜，測量效率較低。

3、使用Filmetrics光學薄膜測量儀

可以實現薄膜厚度及光學常數的快速測量，通過分析待測膜層的上下界面間的反射光譜，幾秒鐘內就可得到測量結果。獨特的測量系統，只需在測量時旋轉支架，就可以對整個支架表面的自動厚度測繪。效率高，速度快。

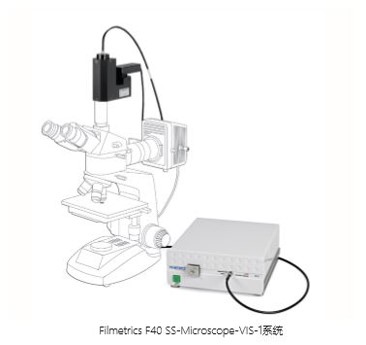

實物展示

當測量需要在待測樣品表面的某些微小特定區域進行，或者其它應用要求光斑小至1微米時，F(xiàn)40通過對每個物鏡的逐步校正，再進行測量，即可獲得精準的厚度及光學參數值。

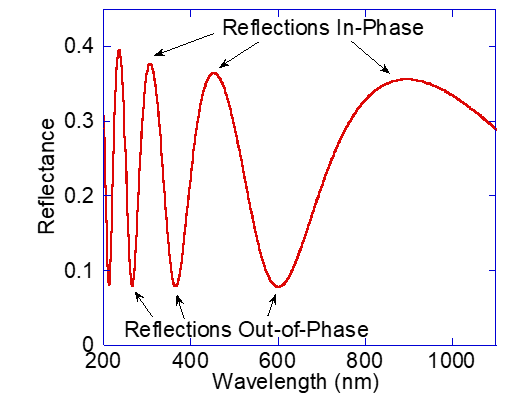

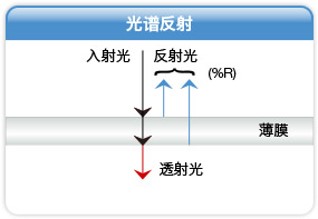

測量原理

不同波長的光在薄膜的頂部和底部會發生反射，總反射光量是這兩部分反射光的疊加。因?yàn)楣獾牟▌有?，這兩部分反射光可能干涉相長（強度相加）或干涉相消 (強度相減) ，這取決于它們的相位關系。而相位關系取決于這兩部分反射光的光程差，光程差又是由薄膜厚度，光學常數，和光波長決定的。相位差為波長整數倍時。產生建設性疊加，此時反射率最大；相位差為半波長時，出現破壞性疊加，反射率；整數倍與半波長之間的疊加，反射率介于最大與最小反射之間，這樣就形成了干涉圖形。

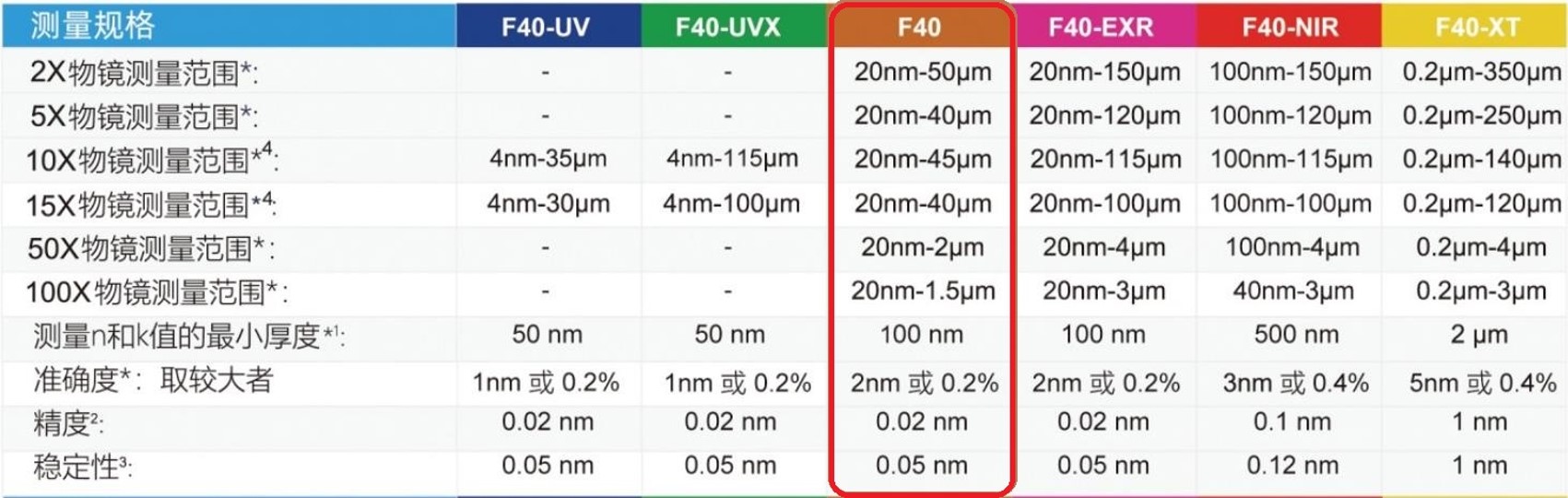

產品參數

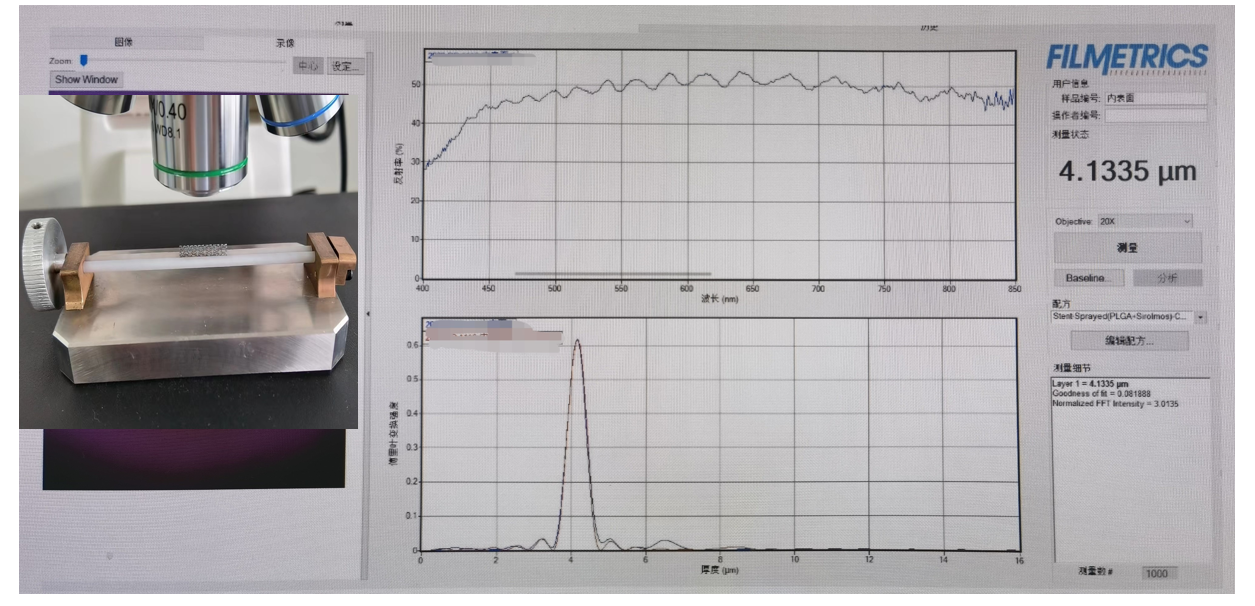

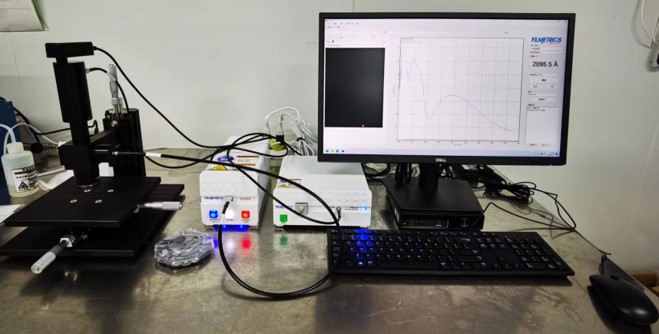

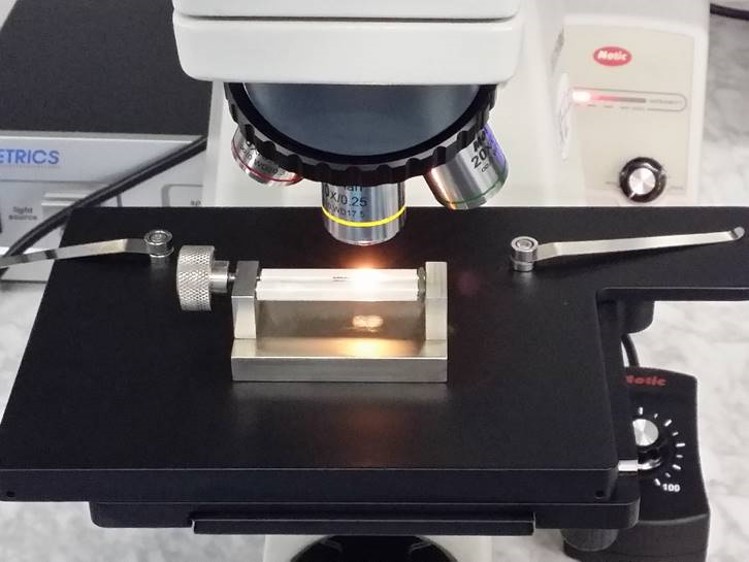

設備的安裝與實際測試數據
